IMSpost 8.3n(64ビット)日本語版

【2023,12月】 IMSpost(世界で最も高度なポスト処理ソフトウェア)はCAD/CAMの工具位置(CL)ファイルをNC機に必要とされている具体的なマシン(G/M)コードに変換します。柔軟性のある標準添付のポストプロセッサライブラリとマシン設定によって、直ちにNCファイルを生成することができます。
製品 IMSpost バージョン 8.3n (64ビット)
言語 日本語版 分類 CAMソフト
対応OS:WINDOWS 7 (64ビット),WINDOWS 8.1(64ビット),WINDOWS 10(64ビット)

IMSpost(世界で最も高度なポスト処理ソフトウェア)はCAD/CAMの工具位置(CL)ファイルをNC機に必要とされている具体的なマシン(G/M)コードに変換します。柔軟性のある標準添付のポストプロセッサライブラリとマシン設定によって、直ちにNCファイルを生成することができます。

直観的なIMSpostユーザーインターフェイス(チェックリストとWindows GUIによる)は、すべての主要なCAD/CAMシステムとハードウェアプラットフォームによってシームレスに働く効率的な作業環境を提供します。IMSマクロプロセッサは、ソースレベルデバッガによって、最も複雑なポストプロセッサコンフィギュレーションへのサポートを提供します。

IMSpostＩＭＳポストの特長

多種多様なCAMシステムが出力したAPT/CLデータを自社の工作機用NCデータに自由変換！

CAMシステムからポストを切り離すことで多採なオペレーションとコストダウンを実現！！

IMSpostは、主要CAMシステムのAPT/CLデータに対応し、NCマシンの多様な条件に合わせて、複数のCAMからのデータを正確なNCコードへ変換する、汎用ポストプロセッサです。

多くのＣＡＭシステムと各社のNC装置に対応した変換ライブラリを標準装備しており、ＩＭＳポストを1システム導入するだけで複数のＣＡＭからのＡＰＴおよびＣＬデータを各社のＮＣ装置にあったＮＣコードへ正確に変換が可能です。

「新規にＣＡＭを購入したいが、既存のＣＡＭも使用したい」「工作機を新規に購入したいが、出力設定を依頼するのに莫大な費用がかかってしまう」「ＮＣデータしか手元にない」などのユーザ共通の悩みをＩＭＳポストプロセッサが解決。さらにコストパフォーマンスに大変優れています。

ＩＭＳポストの特長
世界で最も高度なポスト処理ソフトウェア

IMSpostIMS ポストプロセッサ プロダクトライン

多種多様ななCAMシステムが出力したAPT/CLデータを自社の工作機械用NCデータに自由に変換できる、CAMシステムに依存しない凡用NCポストプロセッサ。CAMシステムからポストを切り離すことで多彩なオペレーションとコストダウンを可能にしました。

IMSpost３軸ポスト開発ソフトウェア

ライト・スタンダード
３軸用基本開発モジュール（ライブラリポスト）
スタンダード
３軸用基本開発モジュール　+　マクロ言語機能
スタンダードＲ
３軸用基本開発モジュール　+　マクロ言語機能　+　リバース機能

IMSpost多軸ポスト開発ソフトウェア

ライト・プロフェッショナル
多軸用基本開発モジュール（ライブラリポスト）
プロフェッショナル
多軸用基本開発モジュール　+　マクロ言語機能
プロフェッショナルＲ
多軸用基本開発モジュール　+　マクロ言語機能　+　リバース機能
  1. ※ライブラリポスト : 各種CAM製品および各種CNCの標準ポストプロセッサライブラリ
  2. ※マクロ言語機能 : IMS社独自のポストプロセッサ開発支援言語
  3. ※リバース機能 : NCデータからAPT/CLデータへの逆変換機能

IMSpostランタイムモジュール　（３軸／多軸）

  • APT/CL→NCデータ変換実行用アプリケーション

IMSpostＩＭＳポストの主な機能紹介

IMSpost円弧補間変換/直線近似

  • 直線成分での出力を変換時に円弧出力に変換
  • XY(G17)平面だけではなくXZ(G18)、YZ(G19)平面への返還も可能
  • 3D円弧(IJK)出力も可能
  • 微細直線を1本の直線に対応

IMSpostＮＵＲＢＳ変換に対応

  • ＡＰＴ/ＣＬデータをＮＵＲＢＳデータに変換
  • 直線、円弧、径補正、長補正が混在したデータでも変換可能

IMSpostサブプログラム変換

  • 繰り返し出力されるＮＣコードをサブプログラムに変換
  • 特定コードのみの変換が可能
  • 回転、拡大、複合パターンにも対応

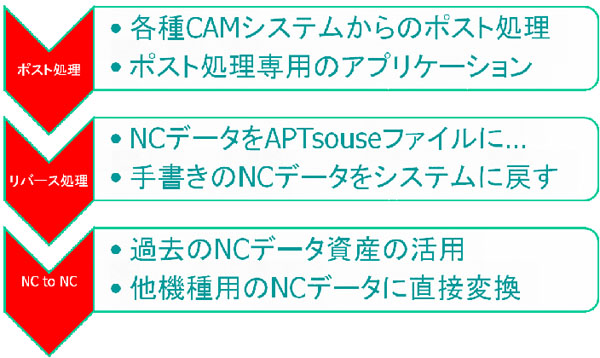

IMSpost双方向変換（ＣＬ⇔ＮＣ)

  • ＡＰＴ/ＣＬからＮＣデータ作成だけではなく、ＮＣデータからＡＰＴ/ＣＬデータの作成が可能

IMSpost多軸（８軸）詳細設定

  • リニアライゼーション変換機能搭載
  • 工具先端で作成したデータをコントロールポイント制御に変換可能
  • 位置決め、動作優先を指定可能
  • 限界角度でのリトラクト機能搭載

IMSpostカスタマイズダイアログ作成

  • ダイアログを自由に作成可能
  • 入力した数値をポスト内部で使用可能
  • 出力パターンを任意に設定可能

IMSpostマクロ言語

  • 数十種類の命令文を所有
  • 高度なデバックモード
  • 高速処理命令文

IMSpostリバースポスト

  • ＮＣデータをＡＰＴデータに変換可能
  • ＮＣ→ＡＰＴ→ＮＣを一度に変換可能

IMSpostＮＣ/ＡＰＴデータ・ベリファイ機能

  • 多軸シミュレーションに対応
  • ＮＣ、ＡＰＴからのシミュレーションが可能

IMSpost加工指示書作成

  • ＮＣプログラム変換時に加工指示書の作成が可能
  • 加工時間の出力も可能

IMSpostIMSpostの機能は以下のとおりです

  • 高速機械加工に対応
  • 複数直線加工パスをＮＵＲＢＳフォーマットに自動変換
  • ユーザがカスタマイズ可能な画面インタフェースとメニュー（ポスト変換実行中にユーザ独自のＤＬＬ・スクリプト・プログラムを呼び出すことによります）
  • あらゆる平面において複数直線加工パスを円弧パスに集約
  • ＣＬファイルを先読み可能
  • 高度な多軸リニアライズ
  • 接線連続最適化
  • Ｃ＋＋とWindows GUIを使った最先端のテクノロジー
  • 多くの直線軸と回転軸をもつＮＣ機をサポート
  • ５軸ドリルサイクル
  • 第二直線軸の自動サポート
  • 固定サイクル、もしくは固定サイクル機能を持たないＮＣ機でのドリル加工のサポート

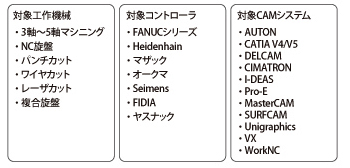

  • あらゆるＣＡＭシステムやハードウェアプラットフォームを同一のポストプロセッサで対応
  • 使いやすいマクロ言語と、１ブロックごと、１行ごとのトレースができるソースレベルデバッガ
  • ポストプロセッサ内部変数とソースコードへのアクセス
  • 対話的な出力スタイルのサポート
  • ユーザ定義可能なポストプロセッサ文法
  • コントローラエミュレーション・リバースポスト技術と統合

統合化されたAPT/CL、Gコード、およびＮＣ機表示はCNCポスト開発のための完全なイメージを提供します。

IMSpostバーチャルCNCコントローラは機械語の完全な分析を提供し、正しい工具動作イメージを提供します。バーチャルコントローラはすべての大手メーカーのNCコントローラのサポートを提供します。
