Euklid v14 (64ビット)日本語版

【2023,12月】 Euklid, 複雑化する形状をより早く正確にCAM作業へとつなげるCAD機能。
多種多様な加工ニーズに対応するハイエンドの2.5D、3軸、5軸Milling。
高品位・高精度の金型モデルを目指す、型加工のエキスパートに贈るソフトウェア。

製品	Euklid	バージョン	14 (64ビット)
言語	日本語版	分類	CAMソフト

対応OS:WINDOWS 7 (64ビット),WINDOWS 8.1(64ビット),WINDOWS 10(64ビット)

ダイナミックなCAD機能

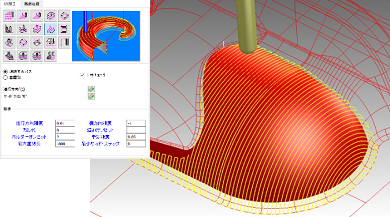

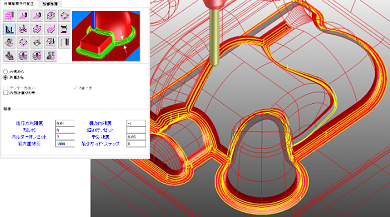

豊富なCAM タスクを最高精度で実行

EUKLID CAD/CAMシステムは、1979年コンピュータプログラミングによって3D曲面を、切削工具を用いて正確に削り出すためのソフトウェアとして開発され現在なお進化し続けています。多くの加工手法により最高精度のCAMデータをご提供します。

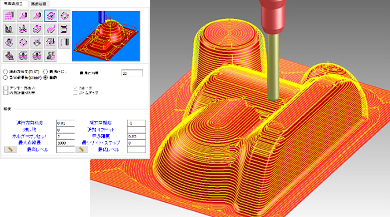

洗練されたウィンドウズ準拠のCAMインターフェースはすべてのCAM機能を自由に選択することができます。
CAM設定は保存呼び出しが自由にでき最小限の設定変更で異なる製品に対応し、テンプレート登録と加工対象のルールを活用することで自動CAM化に対応、オペレーション時間を最大限削減。
独自開発のポストプロセッサーはCAM計算結果を正確に加工プログラムへと変換を行います。
各種加工機、制御装置に対応。

Euklid2D CAM / Roughing


	穴位置、サイズ、穴角度平面から自動フィーチャリング穴フィーチャー指定で高効率自動穴あけを実行

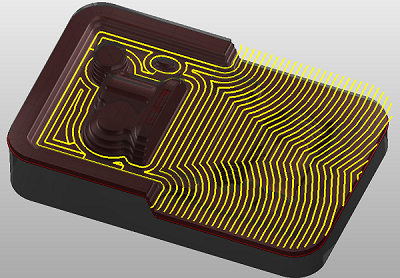

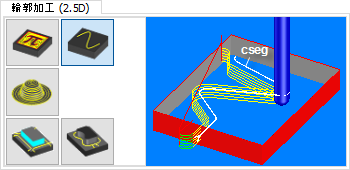

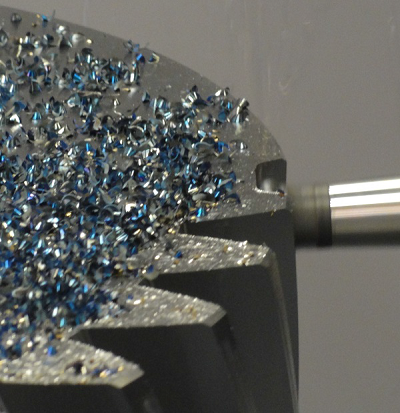

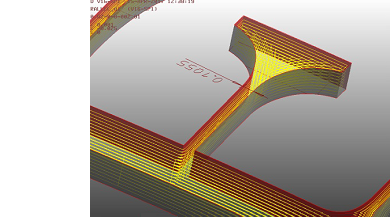

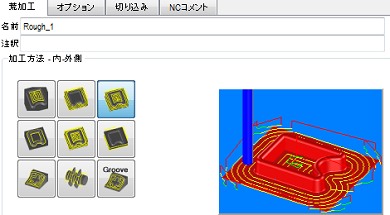

	等高線加工内側加工、外側加工、内外両面加工、自動モード形状輪郭のみ、ジャケット加工、5軸荒化工

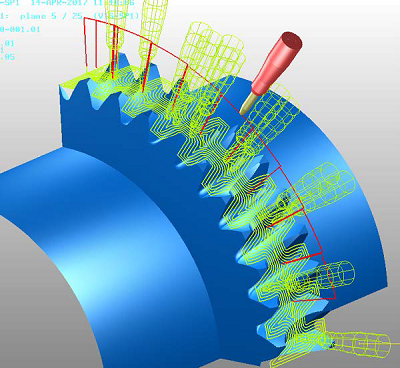

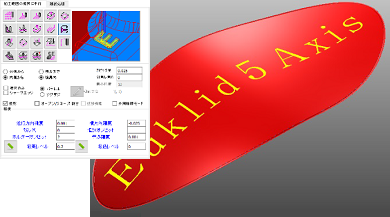

	ガイド面基準同時５軸荒化工機能は工具経由面を任意曲面形状で支持することで最適なパスの接続をご提供します。

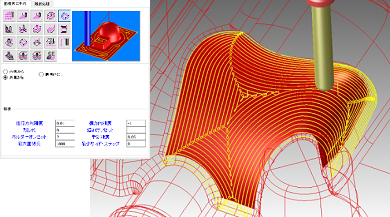

サーフェイス情報を正確に認識、干渉回避計算と一部加工パターンに独自メッシュ形状を採用し高精度加工パス生成を提供します。
CADデータ構造を認識させ理想的なCAM計算の自動化を実現簡素化されたCAMインターフェースは多彩な加工手法をサポート。

　【カスタマイズプログラム】

独自のプログラム言語を有し、CAD機能からすべてのCAM機能まで、作業を最小限に抑える高効率カスタマイズプログラミング機能EUKLID言語を標準でご提供します。

　【CADダイレクトインターフェース】

ダイレクトインターフェースによりさまざまなCADからスムーズなデータの読み込みを実現。
CATIA V4 CATIA V5 Pro/E NX Inventor SolidWorks etc

　【切削シミュレーション】

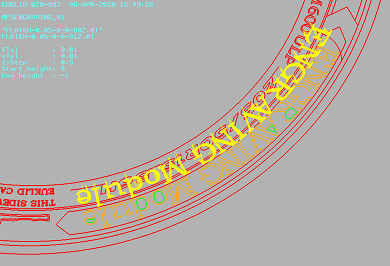

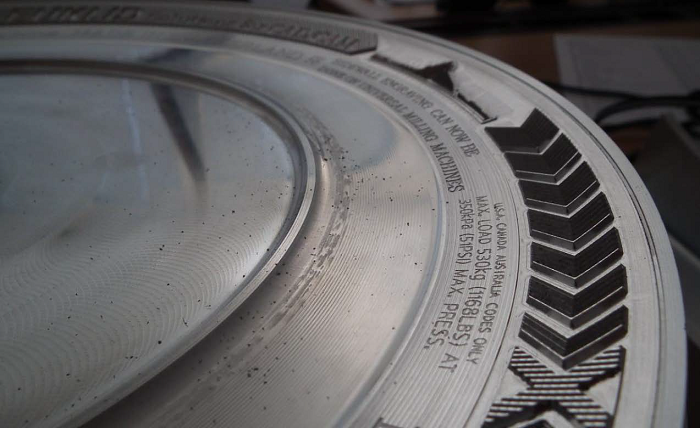

タイヤ側面加工専用モジュール

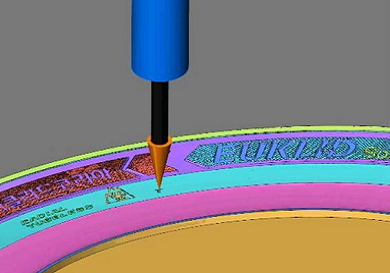

現在高コスト専用機で行っている加工の専用機向けデータ作成に対して、一般的な4軸・5軸加工機向けにタイヤ側面デザインのさまざまなパターンに対応したデータ作成を短時間にかつ簡単に作成できるソフトウェアです。

2Dデータから直接のCAM計算

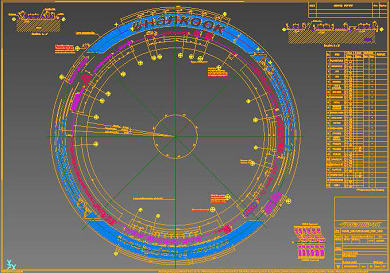

2D図面データ	4軸・同時5軸CAM計算

専用CAD機能	専用CAM設定シート

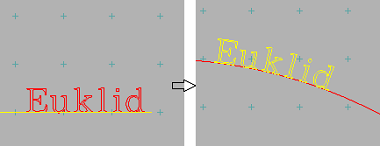

デザインカーブのR配置機能

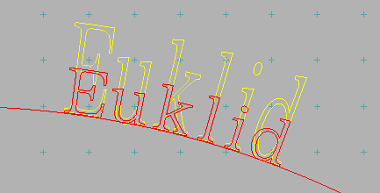

デザインカーブのR基準スケーリング機能

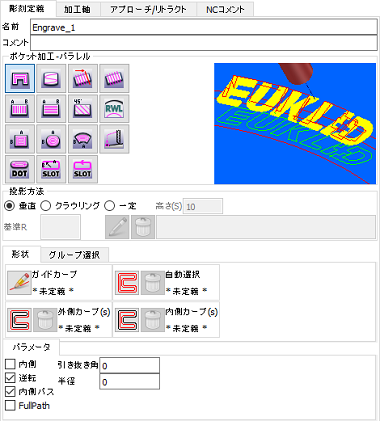

	各加工パターンをイメージできるアイコンの選択で加工パターンの切り替えが1枚のシートで行える垂直投影、貼り付け、任意角度投影など各種投影パターンをサポート

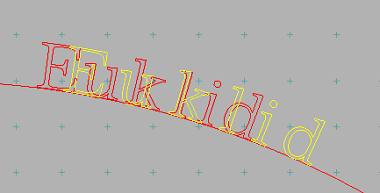

デザインカーブのR基準角度スケーリング機能

その他カーブの一本化、修正、クローズ、ハッチング機能

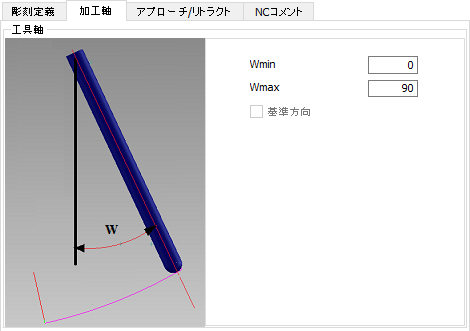

加工軸設定

	タイヤ側面形状の面直軸を加工軸として自動認識最大角を設定することで最大値を超える加工軸を最大値に固定一定の角度指定で回転軸のみの制御を行う

加工例

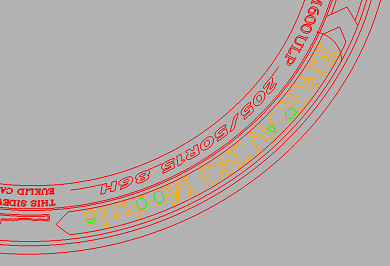

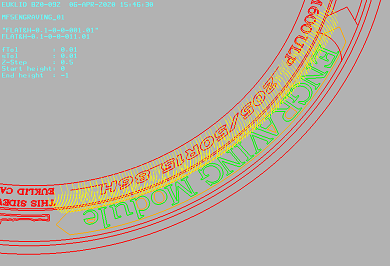

ハッチング加工例	●オレンジ色の輪郭内を緑色の輪郭を残し、任意カーブのハッチングを行う

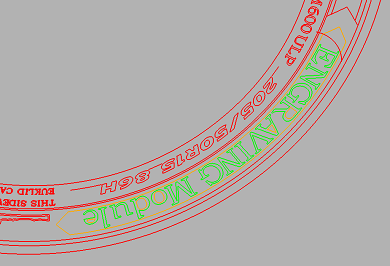

ポケット加工例	●オレンジ色の輪郭内を緑色の輪郭を残してポケット加工

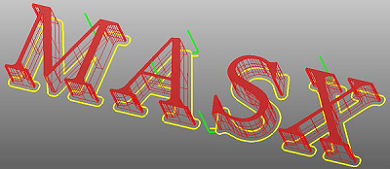

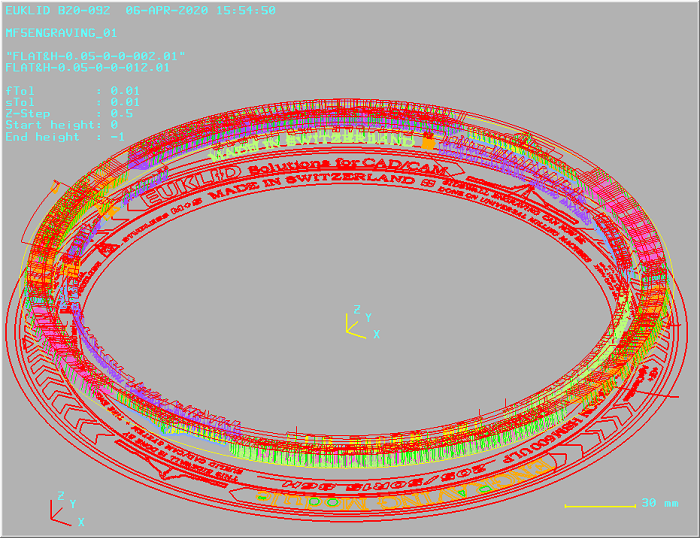

全加工パス
