最新インストール/サポート情報

MYPAC DESIGNER K Ver 16(64ビット) 日本語版

【2023,12月】 MYPAC CAD/CAMシステムのベースとなる標準CADです。使いやすい2次元製図と強力なサーフェス機能をもった3次元ソリッドモデラーを搭載。2次元図と3次元モデルを完全に同一作業空間で扱え、シームレスな作業環境を可能にします。

製品	MYPAC DESIGNER	バージョン	16 (64ビット)
言語	日本語版	分類	CADソフト

MYPAC CAD/CAMシステムのベースとなる標準CADです。使いやすい2次元製図と強力なサーフェス機能をもった3次元ソリッドモデラーを搭載。2次元図と3次元モデルを完全に同一作業空間で扱え、シームレスな作業環境を可能にします。

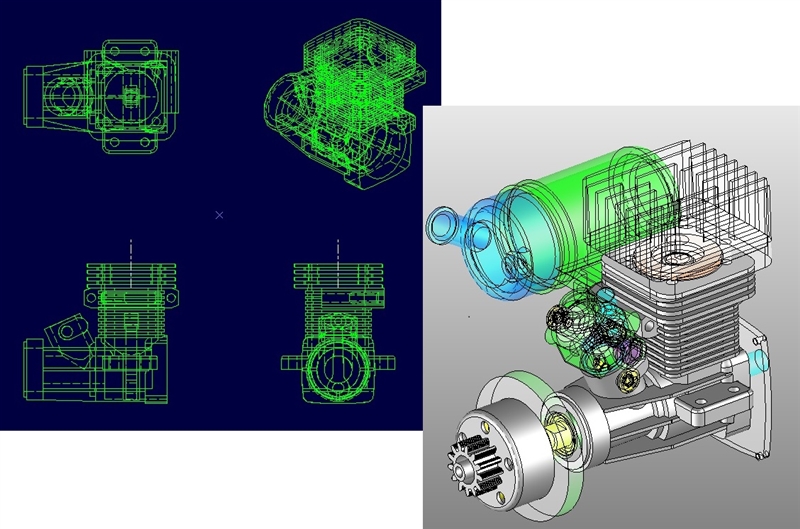

MYPAC DESIGNER３次元CAD「DESIGNER」

物を作る立場から、製造レベルでのモデリング機能を用意し、２次元「DRAFT」で描かれた図面を活かせる優れた操作性、多様なモデリング手法により、CAMへと連動できる３次元モデルを作ることが出来ます。

機械･金型設計で部品点数の多い大規模アッセンプリを可能にしています。

多くの他社２次元CADとの変換機能を標準装備しています。

データ形式		入力	出力
AutoCAD	DXF/DWG	○	○
JW_CAD	JWC形式,JWW形式（入力）	○	○
MicroCADAM	MCインデックス形式、 OS形式 Windows形式、 DOSファイル形式	○	○
ME10	MIファイル	○	○
CADSUPER	SX, JX, FX形式	○	×
2D IGES		○	○
SXF　(CALS/EC)	OCF検定CC1取得	○	○

PDFやTIFF画像へ保存することもできます。

多くの他社３次元CAD図面の読み込み・保存が可能です。

標準/オプション	データ形式	入力	出力
標準装備	ACIS（SAT）	○	○
	DXF/DWG	○	○
	IGES	○	○
	STL	○	○
	CADfix	○	×
	PCES	○	×
	BMI	○	×
	FIG	○	×
追加オプション	CATIA V4	○	○
	CATIA V5	○	○
	Pro/E	○	×
	Inventor	○	×
	Parasolid(X_Y)	○	○
	STEP	○	○
	VDAFS	○	○
	CADlook	○	○
