KeyCreator Ver.15.5 (64ビット)日本語版

KeyCreator
【2023,12月】 KeyCreatorには多彩なコンバータ機能があり、その内容によって経済的にKeyCreatorを活用できるよう、3種類の製品タイプが設定されています。

全てのタイプに標準機能として、直感的な操作が可能なワイヤーフレーム、サーフェス、ソリッドのモデリング機能、2D製図機能（機械・製図要素を含む）が搭載されています。
製品 KeyCreator バージョン 15.5 (64ビット)
言語 日本語版 分類 CADソフト

KeyCreatorには多彩なコンバータ機能があり、その内容によって経済的にKeyCreatorを活用できるよう、3種類の製品タイプが設定されています。

全てのタイプに標準機能として、直感的な操作が可能なワイヤーフレーム、サーフェス、ソリッドのモデリング機能、2D製図機能（機械・製図要素を含む）が搭載されています。

KeyCreator

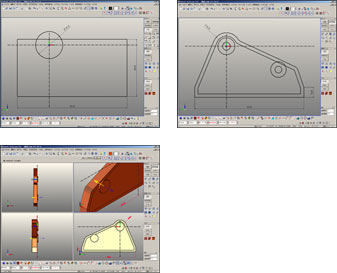

KeyCreator2D感覚の3Dモデリング機能

3D作業空間上で2D設計時の三面図を描く感覚で3Dモデルを作成できます。

2D感覚の3Dモデリング機能

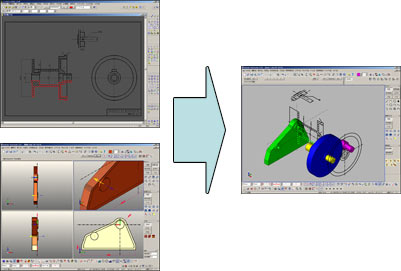

KeyCreator既存2Dデータの有効活用機能（オプション）

3D作業空間上で2D設計時の三面図を描く感覚で3Dモデルを作成できます。

既存2Dデータの有効活用機能（オプション）

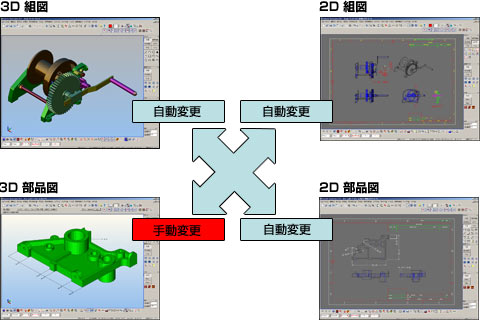

KeyCreator3Dモデルと連動する2D図面生成機能

3D作業空間上で2D設計時の三面図を描く感覚で3Dモデルを作成できます。

3Dモデルと連動する2D図面生成機能

KeyCreatorダイレクトフィーチャーコントロール機能

3D作業空間上で2D設計時の三面図を描く感覚で3Dモデルを作成できます。

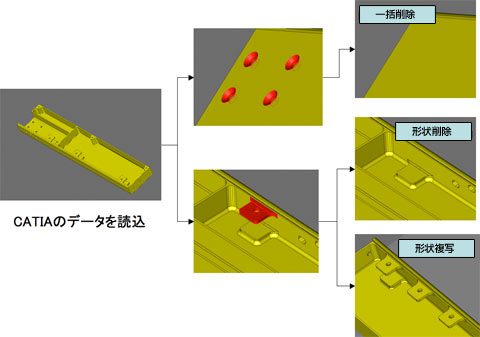

ダイレクトフィーチャーコントロール機能

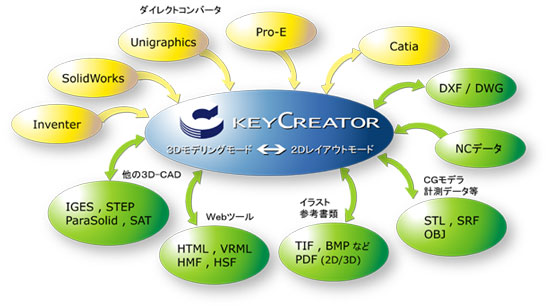

KeyCreator豊富な3Dデータ互換機能（一部オプション）

標準的な3D中間ファイルフォーマットからCATIA　V5、CATIA　V4、Pro/ENGINNER等の ハイエンドCADのネイティブデータをもダイレクトに取込むことができます。

KeyCreatorHOOPS出力機能

作成した3Dデータを軽量化したHOOPS形式で出力できます。 出力されたデータはIEで誰もが無償で簡単に形状確認することが出来ます。

KeyCreatorその他の主な機能

  1. • 静的干渉チェック機能
  2. • 曲面（サーフェス）生成機能
  3. • パラメトリック機械・加工要素生成機能

KeyCreator取扱データ形式

【KeyCreator2017 V14.5】

＜Catia V5 の［出力］、及び各［入力Drawing]には、別途ライセンスが必要です。＞

データ形式 バージョン 入力 出力
ACIS（SAT） 1.5 – R26 ○ ○
DXF/DWG [入力]　2015までのすべて
[出力]　R12 – R14,2000/2002,2004 – 2014		 ○ ○
IGES [入力]　5.3まで
[出力]　5.3		 ○ ○
Parasolid(X_T)
Parasolid(X_B)		 [入力]　10.0 – 28.0
[出力]　12.0 – 28.0		 ○ ○
STEP AP203 、 AP214 ○ ○
CATIA　V4 [入力Geometry]　4.1.9 – 4.2.4
[出力Geometry]　4.1.9 – 4.2.4
[入力Drawing]　4.1.5 – 4.2.4
[PMI] 4.2.5まで		 ○ ○
CATIA　V5 [入力Geometry]　V5 R8 – V5 R26
[出力]　V5 R15 – V5 R26
[入力Drawing]　V5 R7 – V5 R26
[PMI] V5 R4 – V5 R26		 ○ ○
Autodesk Inventor パートファイル：6 – 11, 2008 – 2016
アセンブリファイル：11, 2008 – 2016		 ○ ×
Pro/E [入力Geometry] 16 – 2001, Wildfire1 – 5, Cero1.0 – 3.0
[入力Drawing] 2000i – 2001, Wildfire1 – 5, Cero1.0 – 3.0
[PMI] Wildfire1 – 5, Cero1.0 – 3.0まで		 ○ ×
SOLIDWORKS [入力Geometry] 98 – 2016
[入力Drawing]　99 – 2016
[PMI] 2017まで
(2015/2016/2017はKC64bitのみ)		 ○ ×
UG / NX [入力Geometry] 11 – 18, NX1 – 10
[入力Drawing] 10 – 18, NX1 – 11
[PMI] UG V11 から NX11
[JT] 1.0 – 10.0		 ○ ×
STL 　 ○ ○
SRF 　 ○ ×
TIFF 　 ○ ○
BMP 　 ○ ○
HTML 　 × ○
VRML 　 × ○
HMF/HSF 　 ○ ○
HPGL 　 × ○
WMF 　 × ○
CGM 　 × ○
PDF 　 × ○
U3D 　 ○ ○
CSV 　 ○ ×
OBJ 　 ○ ○

KeyCreator動作環境

推奨動作環境
OS Windows 7 / 8 / 10 Pro 64-bit
CPU Intel, Core i7 (quad-core) または dual quad-core Xeons
メモリ 16GB の 1333MHz DDR3 （ECC RAM 推奨）
ハードディスク システムインストール用 1GB
グラフィックボード NVIDIA（エヌビディア）製グラフィックカード 推奨
・1GB GDDR3メモリ
・メモリバンド幅：50GB/秒以上
解像度 1280×1024以上
プロテクタ USB
マウス 3ボタンマウス
DVD-ROM インストール用
