3D Tascal X 9.0 (64ビット) 日本語版

【2023,12月】３次元のアセンブリデータから、部品図面、加工図面といったパーツ毎の２次元図面化が必要な際、一括でパーツの種類分２次元図面データを作成する機能です。予めローカル座標をパーツ名で設定することで、パーツ毎に正対した２次元図面の作成が可能です。

製品	3D Tascal X	バージョン	9.0 (64ビット)
言語	日本語版	分類	CADソフト

3D Tascal X ３次元のアセンブリデータから、部品図面、加工図面といったパーツ毎の２次元図面化が必要な際、一括でパーツの種類分２次元図面データを作成する機能です。

予めローカル座標をパーツ名で設定することで、パーツ毎に正対した２次元図面の作成が可能です。

3DTascalX 特長

CATIAV4,V5、NX、Creo、SolidWorks、JT、Parasolid、IGES、
STEP, ACIS Cfio、idi、3DPDFなど豊富な取扱データ
データをバッチ処理で変換可能な専用機能付
最大1/10,000,000オーダの高精度計測
楕円・スプラインの近似円弧補間が可能
設計変更箇所、高さ、勾配、穴、アンダーカットなどを色分することで
視覚的に分かり易く検証可能
無償ビューワを利用し必要最低限ライセンスで多くの情報共有可能

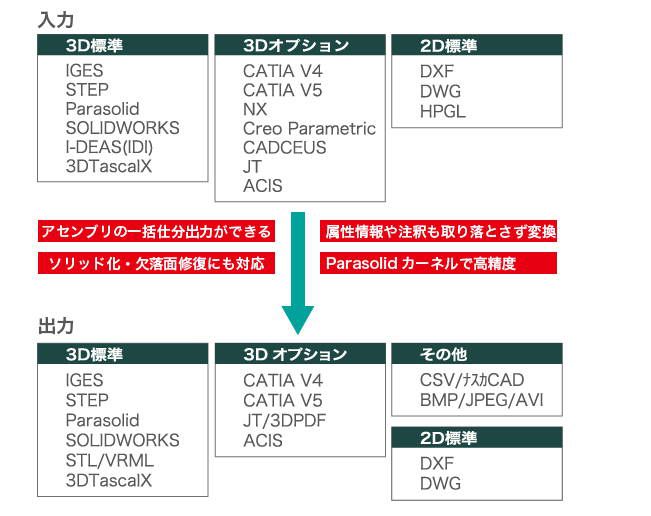

入力

CATIA V4/V5,Pro/E,NX,CADCEUS,JT,ACIS,IGES,STEP,Parasolid,SolidWorks,IDI

出力

CATIA V4/V5,ACIS,IGES,STEP,Parasolid,SolidWorks,STL,VRML
