3DtascalX Ver.10.30 (64 ビット) 日本語版

3DtascalX
【2023,12月】 3DTascalXは、３次元CADデータを形状確認しながら任意の位置から計測をしたり、簡単に2次元図面化ができるソフトウェアです。
製品 3DtascalX バージョン 10.30 (64 ビット)
言語 日本語版 分類 CADソフト
対応OS:WINDOWS 7 (64ビット),WINDOWS 8.1(64ビット),WINDOWS 10(64ビット)

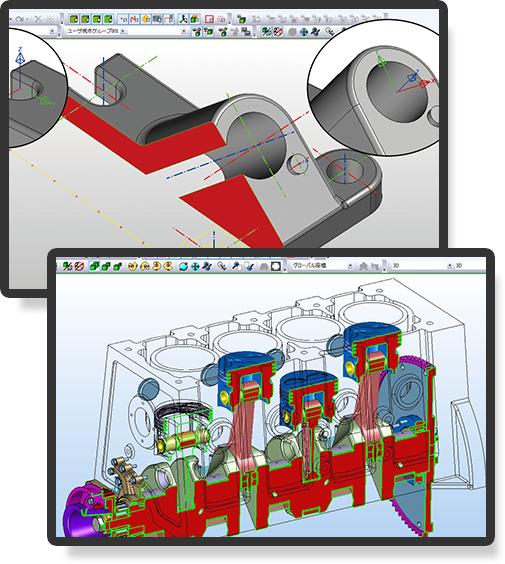

3DTascalXは、３次元CADデータを形状確認しながら任意の位置から計測をしたり、簡単に2次元図面化ができるソフトウェアです。

様々な3DCADデータの入出力が可能な高品質データ変換、副座標を利用し加工・検査でも使える高精度計測、手軽に出来る３Ｄからの２Ｄ図面化、設計変更箇所・高さ・勾配・穴・アンダーカット色分けや投影面積、断面、表面積、質量、など多くの２次利用可能なデータ検証が可能になっています。

3DTascalX
3DTascalX

3DtascalX概要

3DTascalXのコンセプトは、｢ビューア以上CAD未満｣。

最大特徴は中身が｢Parasolid(*)｣で作られていること、つまりCADと同じソースで出来ていますから、データ受渡し時の形状・寸法などの正確性は群を抜いています。見るだけでは物足りない、CADまでは必要無い・・そんな思いをカタチにしたソフトです。

営業見積、検図、工法検討、データ変換、加工図面、検査、組立指示など、ものづくりの様々な工程で活用することで、自社の３次元データ有効活用を促進出来ます。

3DtascalX【特長】

  1. CATIA V4,V5、NX、Creo、SOLIDWORKS、JT、Parasolid、IGES、STEP、 ACIS、CFIO、3DPDF、Inventorなど豊富な取扱データ
  2. データをバッチ処理で変換可能な専用機能付
  3. 最大1/10,000,000オーダの高精度計測
  4. 楕円・スプラインの近似円弧補間が可能
  5. 設計変更箇所、高さ、勾配、穴、アンダーカットなどを色分することで視覚的に分かり易く検証可能
  6. 無償ビューアを利用し必要最低限ライセンスで多くの情報共有可能

3DtascalX機能一覧

3DtascalX表示機能

シェーディング・ワイヤー・陰線・エッジ強調各表示／パース表示／透過表示／断面表示／視点方向表示／ ダイナミック視点移動／フォーカス表示／照明／軽量化／パーツ検索／サブ画面表示

3DtascalX計測機能

距離計測／角度計測／円弧計測／面直径・半径計測／C面取り計測／自動穴寸法計測／線長計測／体積・表面積・質量計測／ 最大外形寸法／座標値／プローブオフセット座標値／検査実測値入力

3DtascalX3Dスケッチ機能

点／直線／円／スプライン線／平面／投影線・点／断面線／面の交線・中心線・UV線／エッジの線化／ 線のトリム・反転・延長・短縮・ジョイント／領域線

3DtascalX図面化機能

一括図面出力／投影図／アイソメ図／矢視図／断面図／番線／部品表／寸法／コメント／座標軸挿入／ 近似円弧化／縮尺・要素・線種・カラー対応

3DtascalXモデル操作機能

ソリッド化 (IGES→Parasolid)／面バラシ (ソリッド→シート)／すき間面張り／面のオフセット／ 自動穴埋め・手動面削除／シートの穴ループ削除／ボディチェック／パーツの色設定(面の色属性設定可能)／ 投影平面作成

3DtascalX移動機能

ダイレクト移動／ミラー・平行・回転移動／高さ合わせ／2軸合わせ／座標軸原点移動

3DtascalX事前検証機能

同一面高さ色分け／同一面勾配角度色分け／設計変更箇所色分け／シャドウ面色分け／ 肉厚色分け／高さ・勾配・穴色テーブル

3DtascalXその他機能

ローカル座標作成／コメント・注記作成／視点作成／プレゼンテーション作成／マークアップ作成／サムネイル表示

3DtascalX付属モジュール

3DTascalX専用無償ビューア「3DX Reader」 2次元データ専用ビューア「D-view Plus」／データ一括変換ツール「i2x Plus」／色属性変更ツール「TableEditor Plus」

3DtascalX取扱データ

3D標準I/F

データ形式

拡張子

Ver

IN

OUT

Parasolid

*.x_t
*.x_b
*.xmt_txt
*.xmt_bin

V9-V31.1

アセンブリ
パーツ
ワイヤー

アセンブリ
パーツ
ワイヤー

STEP

*.stp
*.step

AP203
AP214

アセンブリ
パーツ
ワイヤー

パーツ
ワイヤー

IGES

*.igs
*.iges

Ver5.3

アセンブリ
パーツ
ポイント
ワイヤー

アセンブリ
パーツ
ポイント
ワイヤー

SOLIDWORKS

*.sldasm
*.sldprt

2017-2019

アセンブリ *2
パーツ

アセンブリ
パーツ(SW環境必須)

STL

*.stl

–

×

○

VRML

*.wrl

V1.0,V2.0

×

○

3DオプションI/F

データ形式

拡張子

Ver

IN

OUT

CATIA V5

*.CATProduct
*.CATPart

IN : V5R8~V5-6R2018
OUT : V5R15~V5-6R2018

アセンブリ
パーツ
ワイヤー
PMI(シンボル)

アセンブリ
パーツ
ワイヤー

CATIA V4

*.model
*.exp

V4.1.9-V4.2.4

パーツ
ワイヤー
レイヤ情報

パーツ
ワイヤー(*.modelのみ)

NX

*.prt

UnigraphicsV11-V18
Unigraphics/NX-NX12

アセンブリ
パーツ
ポイント
ワイヤー
レイヤ情報
PMI(シンボル)

×

Creo Parametric

*.asm
*.prt

Pro/ENGINEER16-Wildfire5
Creo 1.0-5.0

アセンブリ
パーツ
ワイヤー
フリーサーフェース
PMI(シンボル)

×

CFIO

*.cfio
(圧縮形式cfioは不可)

5R, V6全て

アセンブリ
パーツ
ワイヤー
レイヤ情報

×

JT

*.jt

IN : V8.1-V9.5
OUT : V9.5

アセンブリ
パーツ
PMI(シンボル)

アセンブリ
パーツ
PMI(シンボル)

ACIS

*.sat

IN : R4-R28
OUT : R18-R28

パーツ
ポイント
ワイヤー

パーツ
ポイント
ワイヤー

3DPDF

*.pdf

–

×

アセンブリ
パーツ
PMI(シンボル)

Inventor

*.ipt
*.iam

V11-V2019

アセンブリ
パーツ

×

2D標準I/F

データ形式

拡張子

Ver

IN

OUT

2DDXF

*.dxf

IN : R12-2018
OUT : R12-2007

○
(D-view Plus)

○

2DDWG

*.dwg

IN : R12-2018
OUT : R12-2007

○
(D-view Plus)

○

HPGL

*.hgl
*.hpgl
*.hpg
*.pgl

–

○
(D-view Plus)

×

ナスカCAD

*.cad

–

×

○

その他

データ形式

拡張子

Ver

IN

OUT

JPEG


–

×

○

BMP


–

×

○

AVI

*.avi

–

×

○

CSV

*.csv

–

×

○

3DtascalX動作環境

OS (64bitのみ)

Windows 7 Professional SP1以上



Windows 8.1 Pro (デスクトップモード)



Windows 10 Pro (デスクトップモード)

CPU

Intel Core 2 Duo 2.40GHz 以上推奨

メモリ

最低 4GB

グラフィック

OpenGL アクセラレータ対応グラフィックス推奨

ブラウザ

Internet Explorer 6.0以降

その他

USBポート
