【2024,10月】 FormingSuiteは、プレス成形業務に関わる全ての工程で威力を発揮するトータルソリューションです。１つのツール内で『成形性検討･ブランク作成･レイアウト計算･歩留り確認･歩留り向上の為の修正･製品形状への影響の確認』を実現。

製品	FormingSuite	バージョン	2019.1.0
言語	日本語版	分類	プレス成形

FormingSuite 2019.1.0 日本語版
FormingSuite	FormingSuite 2019.1.0	FormingSuite 日本語版

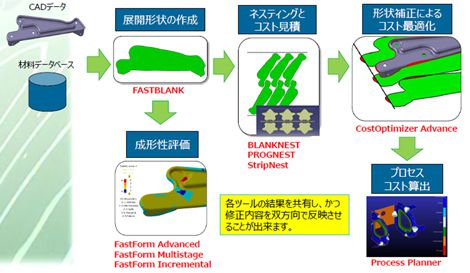

Forming Suiteは、プレス成形業務に関わる全ての工程で威力を発揮するトータルソリューションです。１つのツール内で『成形性検討･ブランク作成･レイアウト計算･歩留り確認･歩留り向上の為の修正･製品形状への影響の確認』を実現。

概要・特徴

Forming Suiteは、Forming Technologies　INC．（カナダ・トロント本社：通称FTI社）が開発する成形解析ツールで、プレス加工製品設計プロセスにおいて、フォーミング工程・材料コストの最適化をご支援するツールです。

自動車、航空、電気・電子業界に於いて1,000以上のグローバル顧客をベースにワールドワイドで3,000以上のライセンスをご使用頂いております。

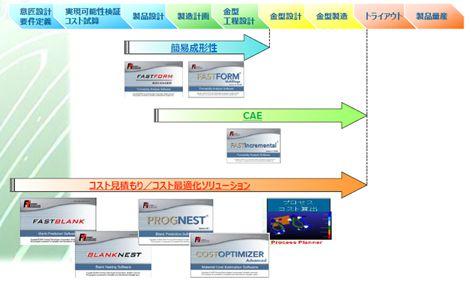

次のようなご要望例にお応えするツールです。

製品名称	ツール名称	コスト最適化					簡易成形性解析	増分法解析	用途、狙い
製品名称	ツール名称	ブランク展開	歩留り向上	材料コスト削減	プレス工程見積	余肉面作成	簡易成形性解析	増分法解析	用途、狙い

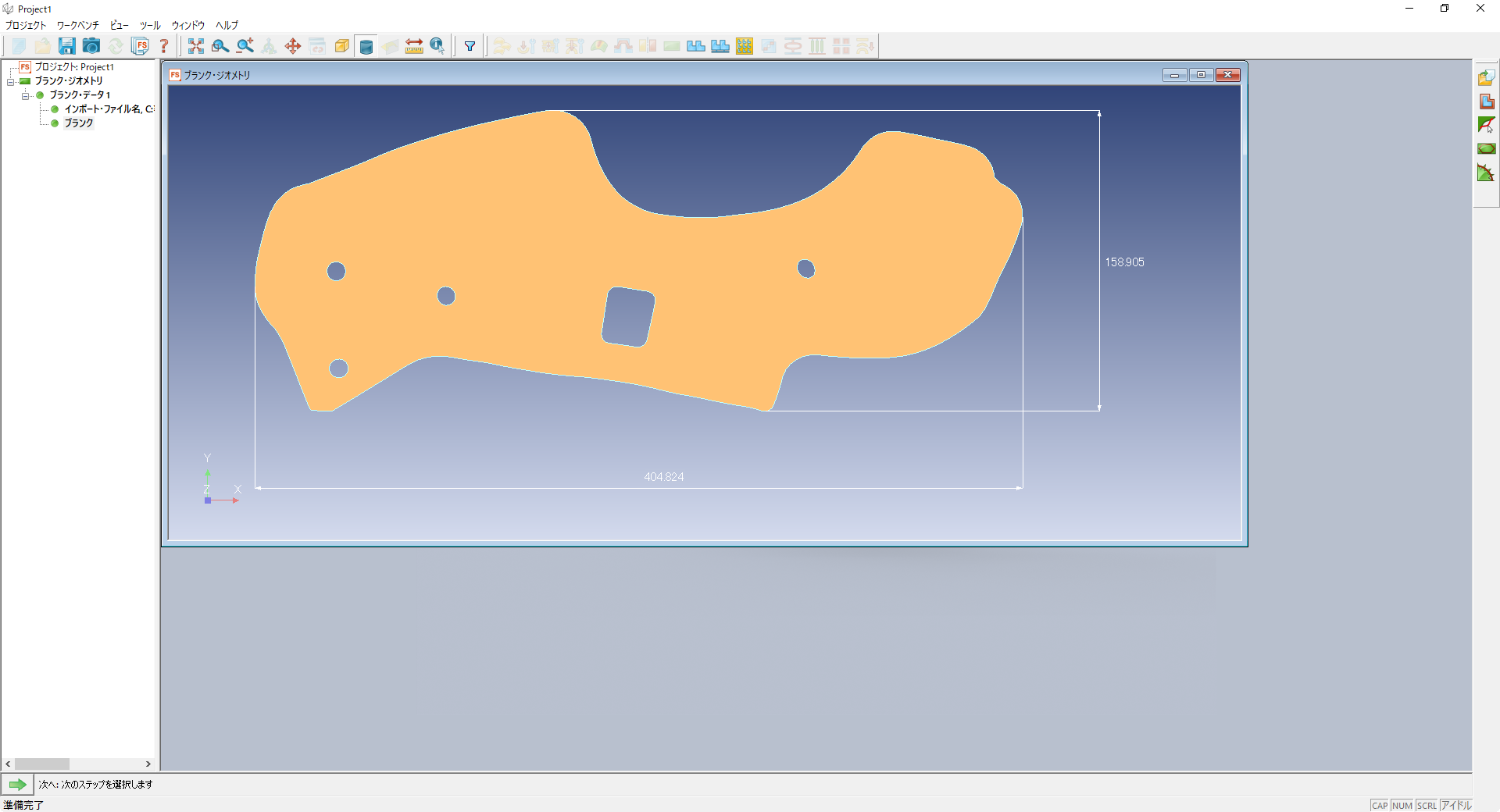

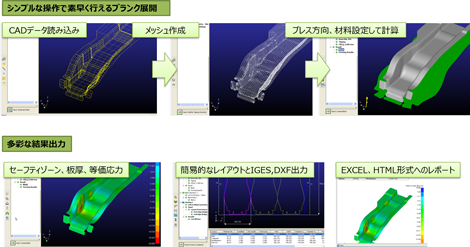

Forming Suite	FASTBLANK	●							短時間でブランク形状を作成したい。
	BLANKNEST		●						材料歩留まりを向上させたい。
	PROGNEST		●						順送金型の材料歩留まりを向上させたい。

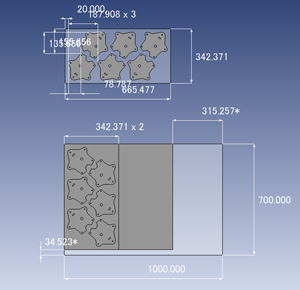

	STRIPNEST		●						定型シート材の歩留まりを向上させたい。

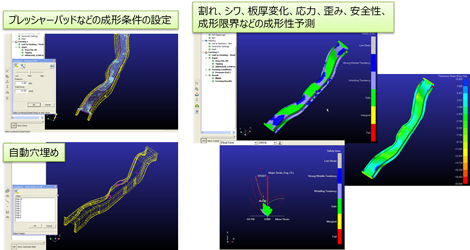

	FASTFORM Advanced	●	●				●		製品設計段階で成形性の評価をしたい。

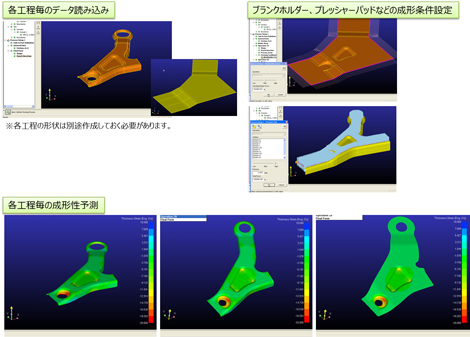

	FASTFORM MultiStage	●	●				●		製品設計段階で多段工程での成形性を評価したい。

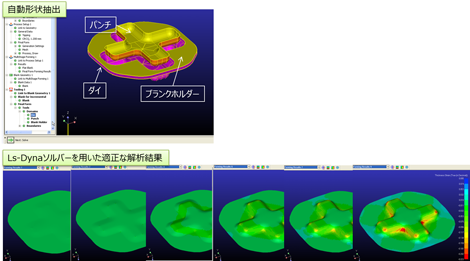

	FAST Incremental							●	増分法を用いた高精度な成形性を評価したい。
	COSTOPTIMIZER	●	●	●					材料歩留まりを向上させ、部品コスト低減設計をしたい。
	COSTOPTIMIZER Advanced	●	●	●			●		成形性を評価し、材料歩留まりを向上させ、部品コスト低減設計をしたい。

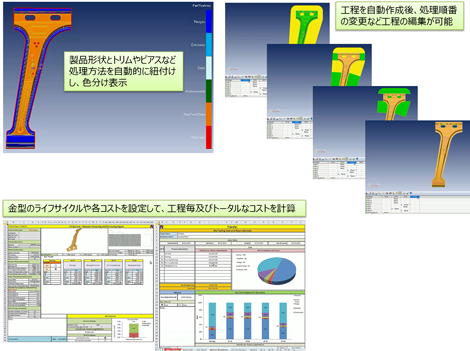

	PROCESS PLANNER	●	●		●				形状に応じたプレス工程を定義し、ツーリング全体のコストを見積もりたい。

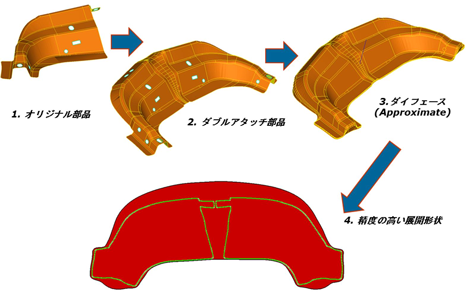

Sculptured Die Face	-					●			簡易的なダイフェースを作成したい。

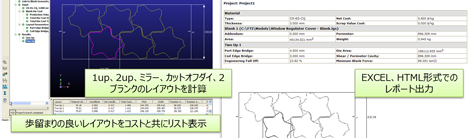

順送金型のネスティング(レイアウト)と歩留りの計算

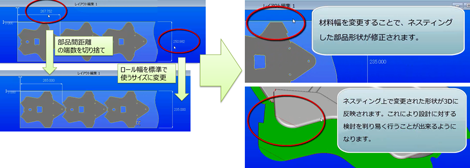

レイアウトパラメータ（部品間距離、部品-コイル端間距離、キャリア幅、キャリア-部品端間距離）に基づいて計算

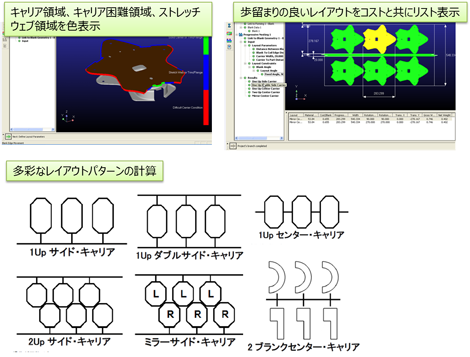

多種のレイアウト計算（1upサイドキャリア、1upダブルサイドキャリア、１upセンターキャリア、2upサイドキャリア、2upセンターキャリア、2upネステドセンターキャリア、ミラーサイドキャリア、ミラーセンターキャリア、ミラーネステドセンターキャリア）
レイアウト結果はIGES/DXF形式で出力
