CAMBASE ver 8.8 日本語版

CAMBASE
【2024,10月】 「ＣＡＭＢＡＳＥ」筋目を残さない形状全体のヘリカル切削等、多彩な2次元加工を持ち、輪郭と断面を組み合わせて立体形状を表現する2.5軸加工など、加工の目的に合わせたダイレクトな操作感が人気のCAD/CAMシステムです。
製品 CAMBASE バージョン 8.8
言語 日本語版 分類 CAMソフト
「ＣＡＭＢＡＳＥ」は、純国産ＣＡＤ／ＣＡＭシステムです。ＣＡＤとＣＡＭのバランスのいいシステムを目指し開発しています。
「ＣＡＭＢＡＳＥ」

「ＣＡＭＢＡＳＥ」は、純国産ＣＡＤ／ＣＡＭシステムです。ＣＡＤとＣＡＭのバランスのいいシステムを目指し開発しています。

CAMBASE特徴

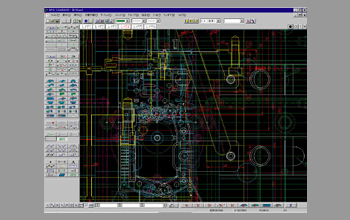

CAMBASECADとCAMをひとつにしたバランスのいいシステム

CAMBASEのCADとCAMをひとつにしたバランスのいいシステム

よくつかう基本機能の充実と操作性を追求したシステムです。例えば、拡大・縮小・表示移動等はメニューを操作することなく、マウスドラッグのみでOKです。

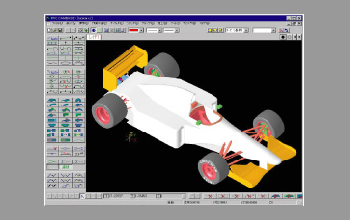

CAMBASE3Dモデリング

CAMBASEの3Dモデリング

PARASOLIDカーネルを採用し、CAD/CAM同士、カーネル標準のXTファイルでデータの受け渡しができるので、3Dモデルをそのまま渡すことができます。

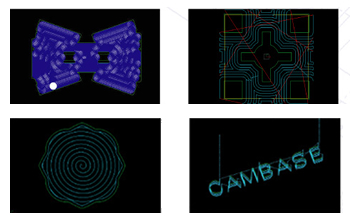

CAMBASE多彩な二次元加工

多彩な二次元加工

輪郭・溝・外領域・内領域・円状領域・取り残し・穴加工等々、多彩な二次元可能の機能が標準で装備されています。

CAMBASE機能

２軸加工～３軸加工まで使いやすさが特長のＣＡＤ／ＣＡＭシステムです。

2.5DCAM 輪郭と断面の組み合わせで立体形状を表現
3DCAM 効率を常に求め進化。等高線上げ、走査線加工、平面、等高線外荒、等高線荒、投影輪郭/領域
旋盤/TURN エアーカットを少なくシンプルに

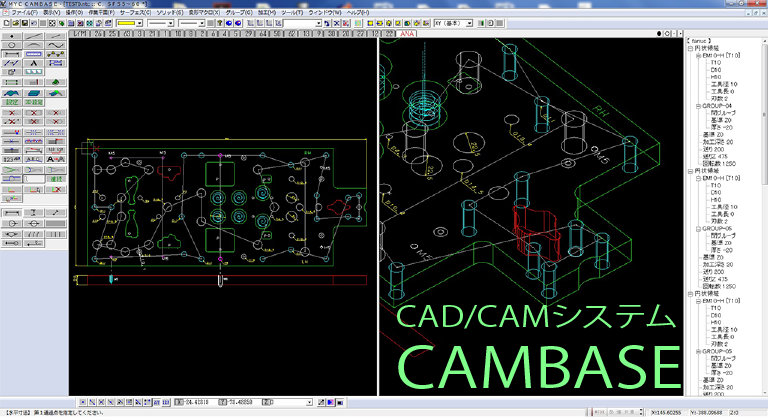

ＣＡＤ／ＣＡＭシステム　ＣＡＭＢＡＳＥ

CAMBASE2D CAD

作図機能
点／補助線／直線／円／円弧／文字／曲線／穴／寸法／楕円／インボリュート平歯車／部品
編集機能
複写／移動／回転／対象／トリム／削除／計測

CAMBASE3D CAD

サーフェス作図機能
境界付き平面／クーンズ曲面／ルールド曲面／回転曲面／１軌道スイープ曲面／２軌道スイープ曲面／ ロフト曲面／オフセット曲面／曲面フィレット／エッジフィレット
ソリッド作図機能
ブロック／角柱／円柱／円錐／球／トーラス／リフト
カーネルはParasolid(*)を採用しています。
(*)ParasolidはシーメンスＰＬＭソフトウェア社の登録商標です。

CAMBASE２軸加工／ワイヤーカット／旋盤

  1. 穴加工／輪郭／内・外・円状領域／オープンポケット／取り残し／面取り／溝加工／２Ｄプランジ加工／
  2. ワイヤー／コアレス／上下異形状／ロータリー軸加工／旋盤

CAMBASE２．５軸加工

  1. 輪郭と複数断面による等高線／断面に沿った加工／
  2. ＹＺ・ＺＸに軸変換したカマボコ加工

CAMBASE３軸加工

  1. 走査線加工／等高線荒加工／等高線外荒加工／等高線仕上げ加工／平面加工／３Ｄ領域加工
  2. 投影輪郭加工／投影文字加工／ペンシル加工／モーフィング加工／３Ｄプランジ加工

CAMBASE新しく追加した機能

バージョン 　主な追加・変更点
 V8.8 • 円状トロコイド加工 「Ｚの上がりを抑える」モードを追加しました
• ３Ｄ走査線・等高線加工で再現時に「ライン削除」を追加しました
• ３Ｄ等高線加工の隙間オフセットに「方向」を追加しました
• 旋盤　輪郭みぞ加工　深みぞ対応・荒と仕上げモードを追加しました
V8.7 • G68/G68.2傾斜面加工に対応しました
• ３Ｄモデル名を設定出来るようにしました
• レイヤの初期状態を設定できるようにしました　
V8.6 • ２Ｄ取り残し加工にトロコイドタイプを追加しました
• ２Ｄ閉じた輪郭の進入と逃げを別設定にしました
• 穴あけ設定画面でサイクルごとに拡張入力を追加しました
V8.5 • ２Ｄ円状領域加工にトロコイドタイプを追加しました
• ３Ｄ倍率変換ＸＹＺ別々に倍率指定出来るようにしました
• ＮＣデータ編集ソフトウェア GCPAD を追加しました
V8.4 穴加工で固定サイクルを直接指定
• 旋盤作図モード（直径入力）に対応しました
• ワイヤー加工、開形状のアプローチと逃げを別設定にしました
V8.3 • グループの絶対値移動・複写機能を追加しました
• グループを点群上に複写でＢＯＸ指定の一括操作を追加しました
• ３Ｄペンシル加工に不要パスの削除機能を追加しました
• ワイヤー加工切削条件の一括変更機能を追加しました
• 穴の要素情報をより分かり易く改善しました
V8.2 • ３Ｄペンシル加工にオフセット機能を追加しました
V8.1 • ３Ｄペンシル加工を追加しました
• ２Ｄ図形作成の角度・半径入力で直線の角度・円の半径を参照できます
• 穴列を輪郭グループでトリムする機能を追加しました
V8.0 • ２Ｄテーパー加工を追加しました　グループで傾斜（上下Ｒ付き）を設定
• 新しいオリジナルベクトルフォントを追加しました
• ３Ｄ等高線隙間埋め機能を追加しました　他
V7.9 • グループの部分変形を追加しました
• ３Ｄ勾配付け／分割機能を追加しました　他
V7.8 • 作図・モデリング機能を強化しました
V7.7 • グループ一覧に加工工程表を追加しました
• グループごとに割り当てた工程リストを表示します
• ３Ｄ等高線スライスライン計算の見直しを行いました
V7.6 • 閉じたグループの一部を開いたグループとして使用できるようになりました
• ３Ｄ等高線仕上げ／走査線加工にストックトリムを追加しました
• 穴の再設定で選択した穴だけを変更できるようになりました
V7.5 • グループの基準面／厚さに「参照ボタン」を追加しました
• 曲面から２．５Ｄ断面グループを作成出来るようになりました
• 穴位置「ソリッドから検索」に許容誤差を追加しＩＧＥＳデータなどに対応しました
• ３Ｄ等高線仕上げ／走査線仕上げに　角度制限を追加しました
• また、アプローチ及びパスのリンク順を見直しました
V7.3 • 工程表作成機能を追加　
V7.2 • ２/２．５Ｄ開-領域加工（オープンポケット）を追加しました
• 穴明け加工　履歴／お気に入り機能追加しました
• 使用工具リストを追加しました
V7.1 • ２Ｄ溝加工を追加しました
• 切削条件管理機能を追加しました
V7.0 • 内領域／３D荒加工／３D平面加工にトロコイド切削を追加しました
• ３Ｄ投影輪郭／領域加工を追加しました
• ２．５Ｄ加工に内／外／円状－領域加工を追加しました
• WINDOWS-VISTA対応／ｘ６４ネイティブモード対応

CAMBASEV8.8 で新しく追加した機能

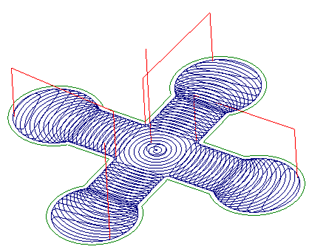

CAMBASE円状トロコイド加工 「Ｚの上がりを抑える」モード追加

円状トロコイド加工 1
Ｚの上がりを抑える

次の加工区間へＺを上げずに形状に沿って移動するモードを追加しました。 （島があるときはＺを上げる場合があります）

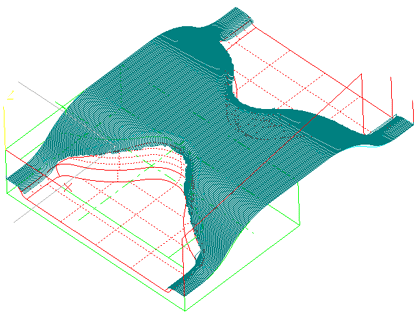

CAMBASE３Ｄ走査線・等高線加工で「ライン削除」を追加

３Ｄ走査線
等高線加工

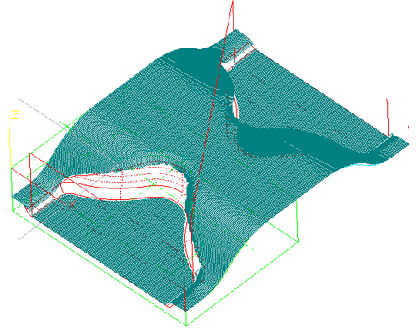

不要なパスをＢＯＸで選択し削除する機能を追加しました

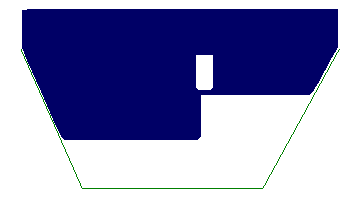

CAMBASE旋盤　溝加工　深溝対応/荒と仕上げモードを追加

深い溝を分割して段階的に 切削します

深い溝を分割して段階的に 切削します

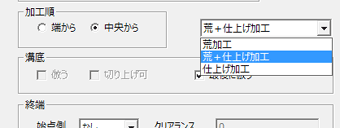

荒加工のみ／荒加工＋仕上げ加工

荒加工のみ／荒加工＋仕上げ加工／ 仕上げ加工のみを選択できるようにしました
